產品描述
一、杠桿式減壓閥用途
Y45Y杠桿式減壓閥由閥體、閥蓋、閥桿、閥瓣、閥座及杠桿等零件組成。配用電動執(zhí)行裝置，實行遠程自動操作。杠桿式減壓閥主要配套在減壓裝置上，起到調節(jié)壓力作用，減壓比一般為0.6較合適。選用DKJ一31O電動執(zhí)行裝置，DN500閥選用DKJ一51O電動執(zhí)行裝置較合適。
二.主要零件材料
| 型號 | 零件名稱 | 閥體、閥蓋 | 閥桿 | 閥瓣 | 閥座 |
| Y45H（Y）-64 Y45H（Y）-100 | 材料 | WCB | 38CrMoAIA | 2Cr13 | 1Cr18Ni9Ti |
| Y45H（Y）-64I Y45H（Y）-100I | ZG20CrMo | 1Cr18Ni9Ti |

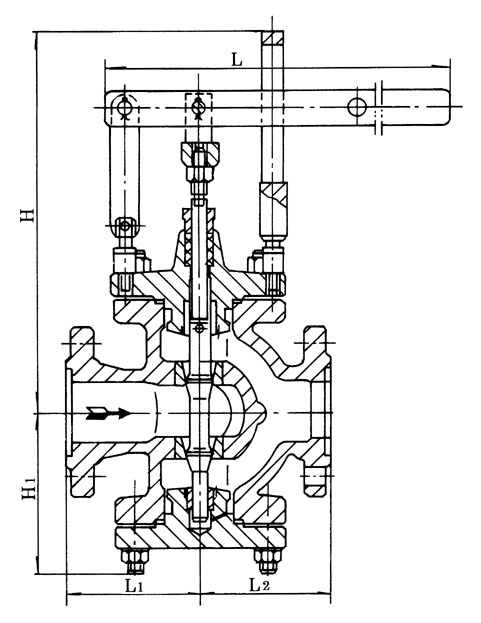

三.主要外形尺寸
| 公稱壓力 | 工程通徑 | 尺 寸 | ||||
| 6.4 10.0 | H | H1 | L | L1 | L2 | |
| 50 | 510 | 200 | 565 | 150 | 150 | |
| 80 | 555 | 220 | 650 | 190 | 190 | |
| 100 | 582 | 245 | 800 | 200 | 200 | |
| 150 | 654 | 318 | 800 | 220 | 225 | |
| 200 | 725 | 355 | 800 | 250 | 250 | |
| 250 | 750 | 390 | 800 | 272 | 275 | |
| 300 | 918 | 475 | 1000 | 355 | 395 | |
| 400 | 1080 | 660 | 1000 | 400 | 550 | |
| 500 | 1635 | |||||
Y45H/Y-100杠桿式蒸汽減壓閥的詳細資料：
|
|
