ZDF系列多功能電磁閥
一、 ZDF系列多功能電磁閥產品特點：
本多功能電磁閥革除旁路隔離安裝管路兼具手動功能，省去三只手動閥，可以在線維修，大大降低成本。介質粘度適用范圍可調調節可實現氣、水、油通用，方便采購、貯存、安裝和維護。
閥門開啟關閉時間可調滿足各種不同要求，有效防止水錘破壞。
閥門開度可以調節最大和最小開度可預置，提高自動控制精度。
主閥磨損可以補償延長閥門使用壽命，經受十五年長期考驗。
二、ZDF系列多功能電磁閥結構原理：

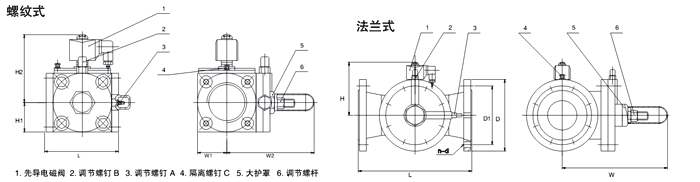

本電磁閥巧妙地將先導電磁閥、手動閥和節流閥組合于一體，先導閥接受電信號開關后帶動主閥動作。調節螺釘A、B可調節介質粘度適用范圍和主閥開關時間，并可在主閥磨損后進行補償。導閥需維修時只要旋緊調節螺釘B和隔離螺釘C，即可拆下，并可用手動螺桿操作。該螺桿還可用來預置電磁閥自動控制時的最大或最小流量。
三、ZDF系列多功能電磁閥技術參數：
|
項目 |
說明 |
|
工作介質 |
空氣、煤氣、蒸汽、水、氟里昂及粘度≤50cSt的油或其他液體 |
|
介質溫度℃ |
ZDFc：-10～50 ZDFd-40～60 ZDFz：0～150 ZDFk:-10～205 |
|
公稱壓力MPa |
1.6 |
|
工作壓差MPa |
0.04～1.6 |
|
電源電壓V |
AC220其余規格可作特殊訂貨 |
|
公稱通徑mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
|
額定流量系數Kv |
2.8 |
5.0 |
8.5 |
12 |
18 |
28 |
40 |
64 |
99 |
250 |
420 |
660 |
|
泄漏量ml/min |
0.9 |
1.5 |
1.5 |
3.0 |
3.0 |
4.5 |
6.0 |
9.0 |
17 |
27 |
45 |
74 |
|
功率VA |
11 |
20 |
44 | |
