WZ41H波紋管閘閥
打印郵箱
  產品名稱： WZ41H波紋管閘閥
  產品型號： WZ41H
  WZ41H波紋管閘閥價格
  咨詢電話：021-54082321 黃先生13045666422

產品描述

WZ41H波紋管閘閥的詳細資料：

波紋管閘閥-結構特點 ：波紋管閘閥-的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，波紋管閘閥特別適用于易燃、易爆、有毒及貴重介質的管路。 波紋管采用不銹鋼或 Inconel 材料制造，波紋管密封結構設計合理，耐疲勞，使用壽命長。



◆技術規范
結構形式 BB-BG-OS & Y
驅動方式 手動
電動
設計標準 GB12234
結構長度 GB12221
連接法蘭 GB9113、JB79、HG20596
試驗和檢驗 JB/T 9092、GB/T13927
◆產品性能規范
公稱壓力（MPa） 殼體試驗壓力（MPa） 密封試驗壓力(MPa) 適用溫度(℃) 使用介質
1.6 2.4 1.76 ≤350℃ 水、蒸汽、油品等
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04

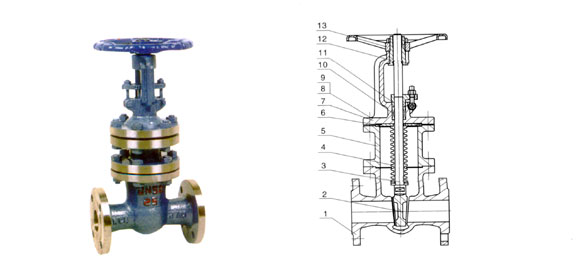

◆主要零部件材質
序號 名稱 材質
1 閥體 WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2 閥板 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3 閥桿 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4 波紋管組件 1Cr18Ni9Ti、304、316、304L、316L
5 支架 WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、
6 墊片 柔性石墨+不銹鋼Flexible graphite+stainless steel、PTFE
7 閥蓋 WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9 雙頭螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10 填料 柔性石墨
11 填料壓蓋 WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12 閥桿螺母 銅合金
13 手輪 WCB QT400-18

型號 WZ41-16
壓力等級 PN16
口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 950
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量 8 9 10 15 22 30 43 57 73 105 150 190 270 380 480
型號 WZ41-25
壓力等級 PN25
口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量 9 10 12 17 23 34 50 65 82 115 165 210 300 420 540
型號 WZ41-40
壓力等級 PN40
口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量 9 10 12 18 25 38 53 70 88 125 175 225 310 440 560
