Z41H鍛鋼自緊式閘閥

	產品名稱：	Z41H鍛鋼自緊式閘閥
	產品型號：	Z41H

	咨詢電話：021-54082321 黃先生13045666422

產品描述

鍛鋼自緊式閘閥主要用于石油、化工、冶金、制藥等各類系統中，該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

標準材質細表900Lb~2500Lb

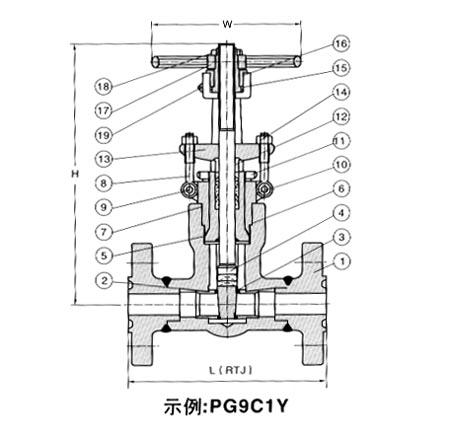

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105	Type F22	Type F304L	Type F316L
1	閥體	A105	A182 F22	A182 F304L	A182 F316L
2	閥座	A276 420	A276 304	A276 304L	A276 316L
3	閘板	A276 410 & 430	A182 F304	A182 F304L	A182 F316L
4	閥桿	A182 F6	A182 F304	A182 F304L	A182 F316L
5	密封螺母	A105	A182 F304	A182 F304L	F316L
6	密封圈	A276 304L			A276 316L
7	閥蓋	A105	A182 F22	A182 F304L	A182 F316L
8	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
9	銷釘	A276 420		A182 F304
10	填料	柔性石墨		PTFE
11	提升螺母	A194 2H	A194 4	A194 8	A194 8M
12	填料壓套	A276 420		A182 F304
13	填料壓板	A216 WCB		A351 CF8
14	螺母	A194 2H	A194 4	A194 8	A194 8M
15	閥桿螺母	A276-410
16	固定螺母	A194 2H	A194 4	A194 8	A194 8M
17	手輪	A197
18	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
19	油嘴	Brass
適用介質		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃～425℃		-29℃～550℃	-29℃～180℃

注意：客戶需求的其他材質也可采用。密封面料配對由, , , , ,, , 客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

Z41H型法蘭端壓力自緊式閘閥

尺寸和重量

NPS		1/2"	3/4"	1"	11/4"	11/2"	2"
LRTJ	900Lb～1500Lb	216	229	254	279	305	368
LRTJ	2500Lb	264	273	308	349	384	451
HOPEN	900Lb～1500Lb	216	250	270	320	250	445
HOPEN	2500Lb	321	321	321	373	406	495
W		160	160	180	200	250	280
重量	900Lb～1500Lb	19.6	21.5	25.7	37.8	48.5	99.8
重量	2500Lb	21.5	24.7	30.4	48.1	58.1	130.0
