Z41Y法蘭鍛鋼閘閥有三種閥蓋設計形式。第一種鍛鋼閘閥是螺栓式閥蓋，按這種設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）�？蛻粲刑厥庖髸r也可采用金屬環連接。第二種鍛鋼閘閥設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用合焊透連接。第三種鍛鋼閘閥是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密封環密封.法蘭端閥適應于閘閥、截止閥、升降式止回閥和旋啟式止回閥及球閥。

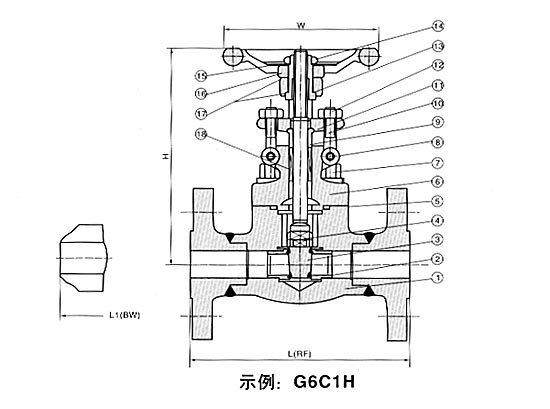

| 標準材質細表 |
|
|
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
閘板 |
A276 410 & 430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
閥桿 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
|
6 |
閥蓋 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(l) |
|
7 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
銷釘 |
A276 420 |
A276 304 |
|
9 |
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
10 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料壓板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
閥桿螺母 |
A276 410 |
|
14 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
銘牌 |
SS |
|
16 |
手輪 |
A197 |
|
17 |
潤滑墊片 |
A473 431 |
|
18 |
填料 |
Flexible Graphite |
PTFE |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ | |
| 主要連接尺寸及重量 |
|
NPS |
1/2" |
3/4" |
1" |
1 1/2" |
1 1/4" |
2" |
|
L(RTJ) |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
371 |
|
L1(BW) |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
H(開) |
197 |
197 |
236 |
246 |
283 |
330 |
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|
重量 |
RTJ |
7.2 |
11.5 |
15.6 |
16.2 |
22.6 |
32.8 |
|
BW |
5.2 |
9.3 |
12.4 |
13.8 |
18.9 |
27.5 | | |
