手動漿料閘閥
ZT9928手動漿料閘閥, 漿液閥具有結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小等優點，漿液閥密封可靠、操作輕便靈活。

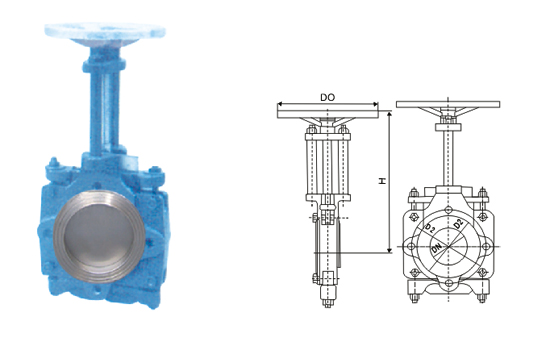

主要性能規范 Chief Proprty And Specifieation 公稱壓力PN(MPa) Normal Pressure 0.6 1.0 適用介質 Suitable Medium 紙漿料 糖漿、泥漿、紙漿、污水 Pulp、Studge、Dross 閥體材料 Material Of Body 鑄鋼、鑄鐵、不銹鋼 Cast-iron、Stainless Steel 鑄鋼、鑄鐵、不銹鋼 Cast-iron 適用溫度 Applicable Temperature X＜80 主要外形及連接尺寸 Main External And Connecting Dimensions(mm) 公稱壓力 PN(MPa) Normal Pressure 公稱通徑 DN(mm) Noninal Diameter 主要結構尺寸 公稱通徑 DN(mm) 主要結構尺寸 L H H1 D1 D2 Z-Φd L H H1 D1 D2 Z-Φd 1.0 50 48 306 356 125 100 4-20 250 70 724 974 350 324 12-24 65 48 320 365 145 145 4-20 300 76 820 1120 400 400 12-24 80 50 336 416 160 160 4-20 350 76 921 1271 460 460 16-24 100 50 374 180 180 180 8-20 400 89 1026 1426 515 515 16-28 125 57 446 210 210 210 8-20 450 89 1128 1578 656 565 20-28 150 57 543 240 240 240 8-20 500 114 1225 1725 620 620 20-28 200 70 610 295 295 295 8-24 600 114 1466 2066 725 685 20-30
