G45J-6直流式襯膠隔膜閥
直流式襯膠隔膜閥產品特點：設計與制造：GB122239 結構長度：GB12221、JB1688 法蘭連接尺寸：GB4216、JB78 G45J直流式襯膠隔膜閥、直流式隔膜閥、襯膠隔膜閥

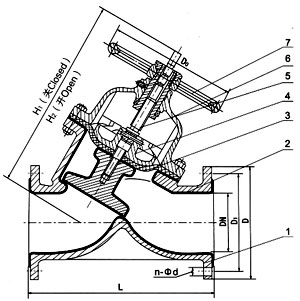

部件列表： 1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、閥桿 6、閥蓋 7、手輪
二、直流式襯膠隔膜閥用途：
直流式襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃（按照襯里和隔膜材料）
壓力等級：PN0.6、1.0、1.6
三、直流式襯膠隔膜閥材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼手輪：鑄鐵
四、測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1
六、直流式襯膠隔膜閥結構特點：
隔膜閥是一種特殊形式的截止閥；
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失�。�
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
七、直流式襯膠隔膜閥主要尺寸及重量：
|
DN
mm |
公稱壓力
MPa |
工作壓力
MPa |
L
（mm） |
D
（mm） |
D1
（mm） |
n-φd
（mm） |
F
（mm） |
H1
（mm） |
H2
（mm） |
D0
（mm） |
質量 |
|
25 |
0.6 |
0.6 |
145 |
115 |
85 |
4-14 |
2 |
178 |
190 |
120 |
- |
|
32 |
160 |
140 |
100 |
4-18 |
2 |
196 |
217 |
140 |
- |
|
40 |
180 |
150 |
110 |
4-18 |
3 |
196 |
217 |
140 |
14 |
|
50 |
210 |
165 |
125 |
4-18 |
3 |
219 |
240 |
200 |
20 |
|
65 |
250 |
185 |
145 |
4-18 |
3 |
264 |
272 |
200 |
29 |
|
80 |
300 |
200 |
160 |
4-18 |
3 |
285 |
315 |
280 |
42 |
|
100 |
350 |
220 |
180 |
8-18 |
3 |
352 |
383 |
320 |
61 |
|
125 |
400 |
250 |
210 |
8-18 |
3 |
470 |
515 |
320 |
79．5 |
|
150 |
0．4 |
460 |
285 |
240 |
8-22 |
3 |
508 |
554 |
400 |
150 |
|
200 |
570 |
340 |
295 |
8-22 |
4 |
602 |
660 |
500 |
236．5 |
|
250 |
680 |
395 |
350 |
12-22 |
4 |
708 |
786 |
500 |
- |
|
300 |
790 |
445 |
400 |
12-22 |
4 |
